Gene­ral­entwäs­se­rungs­pla­nung und Mess­pro­gram­me EZG Rusche­gra­ben, Berlin

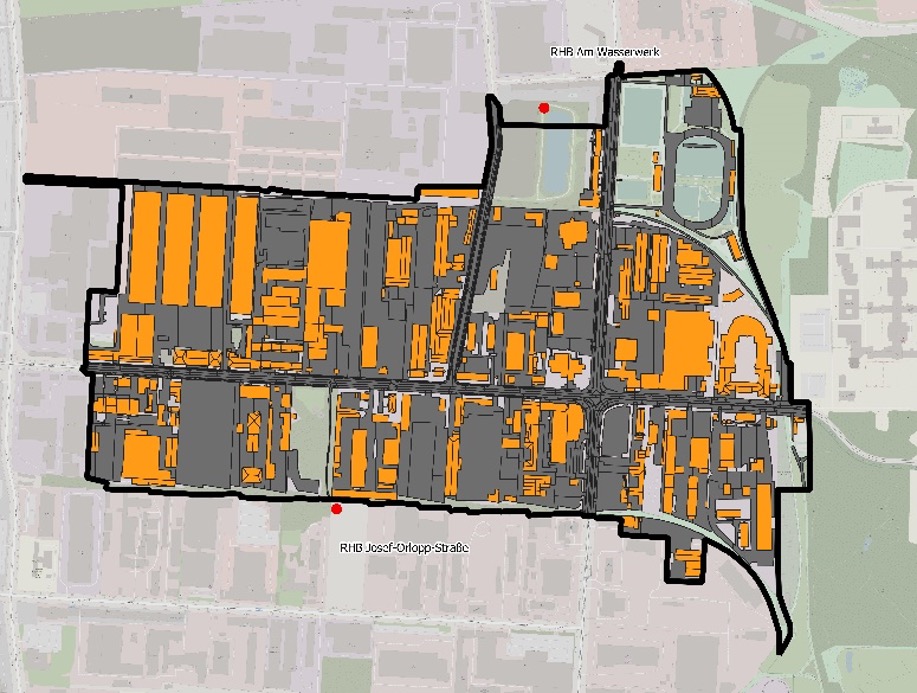

Im Ein­zugs­ge­biet Ruschegraben/Rummelsburger See in Ber­lin war die hydrau­li­sche Leis­tungs­fä­hig­keit der Regen­was­ser­ka­nä­le mit­tels Kanal­netz­be­rech­nung zur ermitteln.

Nach­fol­gen­de Teil­leis­tun­gen wur­den dafür erbracht:
• Auf­bau und Prü­fung Kanal­netz­mo­dell
(unter­stützt durch GIS-Soft­ware FOG)
• Kon­zep­ti­on und Durch­füh­rung eines Nie­der­schlag-Abfluss- Mess­pro­gramms
• Kali­brie­rung Kanal­netz­mo­dell mit­tels Mess­da­ten
• Hydro­dy­na­mi­sche Kanal­netz­be­rech­nung inkl. Lang­zeit­se­ri­en­si­mu­la­ti­on nach DWA‑M 165 mit HYSTEM-EXTRAN
• Nach­weis der hydrau­li­schen Leis­tungs­fä­hig­keit für unter­schied­li­che Schutz­ka­te­go­rien nach aktu­el­ler DWA‑A 118

Zur Schmutz­fracht­un­ter­su­chung wur­den zusätz­lich fol­gen­de Arbeits­schrit­te aus­ge­führt:
• Kon­zep­ti­on und Durch­füh­rung eines Mess­pro­gramms zur Erfas­sung der Belas­tung der Nie­der­schlags­ab­flüs­se (ins­be­son­de­re mit fein­par­ti­ku­lä­ren Stof­fen, AFS63)
• Bewer­tung der Ver­schmut­zung der Nie­der­schlags­ab­flüs­se
nach DWA‑A 102

Dazu wur­den an 2 Stand­or­ten Zufluss­mes­sun­gen durch­ge­führt und abfluss­vo­lu­men­pro­por­tio­na­le Pro­ben über Fest­stoff­samm­ler genom­men. Zur Erfas­sung der Nie­der­schlä­ge wur­de für den Zeit­raum der Mes­sung ein Nie­der­schlags­mess­ge­rät auf dem Gelän­de eines RRB auf­ge­stellt.
Außer­dem wur­de ein Ver­gleich zwi­schen der Schmutz­frach­ter­mitt­lung mit­tels inte­gra­len Fest­stoff­samm­lern und der Mes­sung mit einem neu ent­wi­ckel­ten Gerät zur kon­ti­nu­ier­li­chen Erfas­sung der Par­ti­kel­kon­zen­tra­ti­on (Fir­ma NIVUS, Nivu­ParQ 850) durch­ge­führt. Ziel der Ver­gleichs­un­ter­su­chung war, die Über­ein­stim­mung der bei­den Mess­ver­fah­ren zu prüfen.
